对于 AMD AM5 这类现代化平台而言,选择合适的内存是决定系统性能的关键因素。芝奇 Flare X5 32GB DDR5 6000 套装专为追求高数据传输率和稳定性的用户而设计,是一套高度专业化的解决方案。本文将深入解析 Flare X5 系列的技术特性,并阐明各项关键参数,以助您做出明智的购买决策。
在配置基于 AMD AM5 平台的系统时,内存的特定规格至关重要。以下参数将对系统的整体性能与兼容性产生决定性影响。
对于 AMD Ryzen 7000 系列及后续处理器,6000 MHz 已被公认为理想的工作频率。这与处理器内存控制器 (UCLK) 及系统总线 (FCLK) 的架构设计密切相关。当 UCLK 与 FCLK 以 1:1 同步模式运行在 3000 MHz 时,对应的内存数据速率即为 DDR5 6000MHz。这种配置通常能在无需手动调校系统稳定性的前提下,实现最低的延迟和最大的带宽。
由两根 16GB 内存条组成的 32GB 总容量,已成为当前高端应用场景的主流标准。这不仅能满足现代游戏(通常会并行运行直播推流或通信软件)的需求,也能应对视频剪辑、3D 渲染和软件开发等专业工作负载。一套 32GB 内存套装可为高负载进程和未来的软件需求提供充足的性能冗余。
CAS 延迟 (CL) 是衡量从发送内存指令到数据就绪之间延迟时间的指标。CL 值越低,意味着响应速度越快。
因此,在 CL30 与 CL36 之间选择,本质上是在极致响应速度与预算成本之间进行权衡。
内存模组的物理高度是一个常被忽视但至关重要的兼容性因素。芝奇 Flare X5 系列以其仅 33mm 高度的矮版内存 (Low Profile RAM) 设计而著称。这确保了它与大型风冷 CPU 散热器之间的高度兼容性,避免了因内存过高而可能产生的物理冲突。同样,这种设计也使其非常适合安装在紧凑型 (SFF) 机箱内。
AMD EXPO (EXtended Profiles for Overclocking) 是由 AMD 开发的一种内存配置文件技术,其数据存储在内存模组的 SPD (Serial Presence Detect) 芯片中。通过在主板的 BIOS/UEFI 中启用 EXPO 配置文件,系统会自动加载并应用预设的性能参数——包括频率、时序和电压。这极大地简化了配置过程,确保 支持 AMD EXPO 的内存 无需手动超频即可充分释放其性能潜力。
基于上述技术参数,我们为您推荐两款专为不同需求用户量身打造的芝奇 Flare X5 系列型号。
推荐理由 这款型号为 F5-6000J3038F16GX2-FX5 的套装,将 6000 MHz 的理想频率与 CL30 的极低 CAS 延迟完美结合。该组合旨在最大限度地缩短系统响应时间,为延迟敏感型应用提供巅峰性能。
产品优势
适用人群 此套装面向 PC 发烧友、竞技游戏玩家以及专业用户,他们对每一毫秒的响应延迟都极为苛求,并愿意为更低的延迟进行投资。

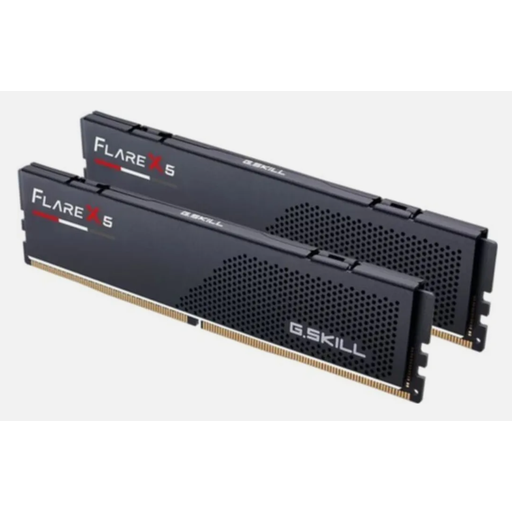

推荐理由 型号为 F5-6000J3636F16GX2-FX5 的套装同样具备 6000 MHz 的高频率,但采用了 CL36 的标准延迟。它提供了一套均衡的解决方案,为广泛的应用场景带来卓越性能,并且通常具有极高的性价比。
产品优势
适用人群 对于绝大多数用户,包括寻求高性能和高可靠性 32GB 内存套装的游戏玩家和内容创作者而言,如果不过分追求极致的低延迟,此套装是绝佳之选。
芝奇 Flare X5 系列专为满足 AMD AM5 平台的需求而设计。然而,PC 硬件市场选择繁多。如果您正在为您的系统考虑其他容量、速度或设计的内存,可以在我们的 游戏组件 主分类中发现更广泛的选择。
1. 在 6000 MHz 频率下,CL30 和 CL36 的实际体验差异是什么? 差异在于内存的响应时间。CL30 对指令的响应速度快于 CL36。在基准测试和对延迟极其敏感的游戏中(例如,在高帧率的电子竞技游戏中),这可能会带来可测量的性能提升。但对于一般应用和大多数游戏而言,这种差异在实际使用中通常微乎其微。
2. 芝奇 Flare X5 内存是否兼容 Intel 平台? 尽管 Flare X5 系列主要为支持 EXPO 的 AMD 平台而开发,但这些模组在物理和电气层面上与兼容 DDR5 的 Intel 主板是兼容的。产品说明通常也会标明其对 Intel XMP (Extreme Memory Profile) 的兼容性,从而简化在 Intel 系统上的配置。尽管如此,我们仍建议您查阅相应主板制造商的 QVL (Qualified Vendor List) 兼容性列表。
3. 为什么 6000 MHz 被称为 AMD Ryzen 7000 的“甜点频率”? 这个说法的来源是,在 DDR5 内存运行于 6000 MHz 时,CPU 的内存控制器 (UCLK) 和系统总线 (FCLK) 理想状态下可以 1:1 的同步比例运行(即 3000 MHz UCLK 对 3000 MHz FCLK)。这种同步状态可以最大限度地减少系统内部的通信延迟,在无需复杂手动调校的情况下,实现带宽与响应时间的最佳平衡。
